VÝROBNÍ PROGRAM   >   Válečky

Nosné a hlídácí válečky

Dodáváme válečky dle mezinárodních norem:

  • ISO - DIN 15207
  • ISO - DIN 22107
  • ISO - ČSN 1537

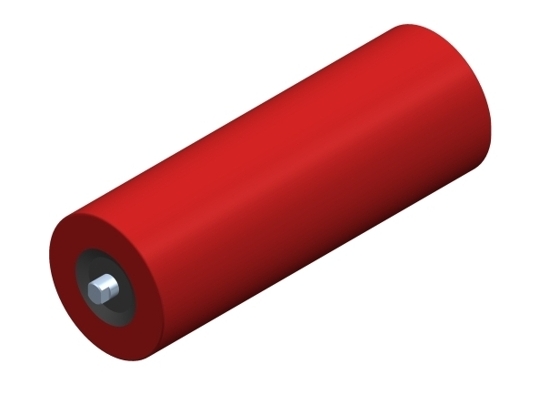

  1. Hladké válečky - nosné válečky pro horní i dolní větev
  2. Dopadové válečky - válečky do násypných míst s gumovými prstenci
  3. Diskové válečky B9 - válečky pro vratnou větev dopravníku s diskovými kotouči
  4. Diskové válečky B5 - válečky pro vratnou větev dopravníku s diskovými kotouči
  5. Strážní válečky - válečky - válečky pro hlídání vybočení pásu
  6. Ostatní válečky - válečky nestandartních rozměrů, pogumované, spirálové, atd.

Délky válečků RL v závislosti na šířce pásu

Délky válečků RL(mm) pro horní větev dopravníku

šířka pásu BB (mm) 400 500 650 800 1000 1200 1400 1600 1800 2000 2200 2400
500 600 750 950 1150 1440 1600 1800 2000 2200
250 315 380 465 600 700 800 900 1000 1100

160 200 250 315 380 465 530 600 670 750 800 900

Délky válečků RL(mm) pro dolní větev dopravníku

šířka pásu BB (mm) 400 500 650 800 1000 1200 1400 1600 1800 2000 2200 2400
500 600 750 950 1150 1440 1600 1800 2000 2200
250 315 380 465 600 700 800 900 1000 1100 1250 1400



Rozměry válečků

  průměr D (mm) ložisko osa d1 (mm) SW (mm) n (mm)

poznámka
horní větev dopravníku 63 89 108 133 x x x 6204 20 14 9 RL ≤ 465
63 89 108 133 x x x 6204 20 15 9 RL ≤ 465
63 89 108 133 x x x 6204 20 14 12 RL > 465
63 89 108 133 x x x 6204 20 15 12 RL > 465
x 89 108 133 x x x 6205 25 18 12
x 89 108 133 159 x x 6305 25 18 12
x 89 108 133 159 x x 6206 30 22 12
x x 108 133 159 x x 6306 30 22 12
x x 108 133 159 194 x 6308 36 22 12
x x 108 133 159 194 x 6308 40 32 12
x x x 133 159 194 219 6310 44 32 12
x x x 133 159 194 219 6310 50 40 12
x x x x 159 194 219 6312 52 32 12
x x x x 159 194 219 6312 60 50 12

dolní větev dopravníku 63 89 108 133 x x x 6204 20 14 12
63 89 108 133 x x x 6204 20 15 12
x 89 108 133 x x x 6205 25 18 12
x 89 108 133 x x x 6305 25 18 12
x 89 108 133 159 x x 6206 30 22 12
x 89 108 133 159 x x 6306 30 22 12
x x 108 133 159 x x 6308 40 32 12
x x x 133 159 194 219 6310 44 32 12
x x x 133 159 194 219 6310 50 40 12

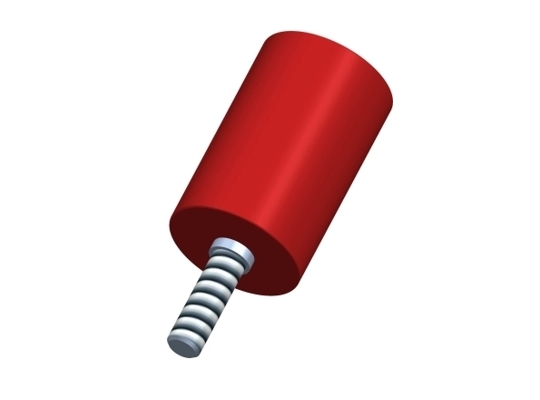

Strážní (hlídací) válečky

průměr válečku D(mm) RL (mm) ložisko d(var. 1) d(var. 2)
63,5 (60) 100 6204 M16 M20
130
150
89 150
