IPE – řada technologických pásových dopravníků
vyráběná v šířkách pásu 1000, 1200, 1400, 1600, 1800, nebo 2000 mm. Konstrukce z plnonosníků IPE 300 a IPE 400 dle DIN 1025 mm umožňuje využití těchto pásových dopravníků v surovinových lomech, drtírnách, úpravnách a recyklacích, kde se předpokládá vysoká zátěž při současné zrnitosti či kusovitosti do 300 mm. Dopravníky jsou využívány výhradně jako technologické a jsou individuálně konstruovány do příkonu 2×30 kW. K dopravníkům řady IPE lze montovat následující doplňky:
- oboustrannou obslužnou pochozí lávku s pororoštem o šíři 600 mm
- ochoz kolem pohonu na hlavě dopravníků
- násypky a výsypky, boční vedení
- krytování nebo zastřešení
- el. hlídací prvky (hlídač otáček, snímač vybočení, lankové bezpečnostní vypínače atp)
| IPE300 | BB | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
| GA | 950 | 1150 | 1350 | 1600 | 1800 | 2050 | 2250 | 2500 | |
| GB | 1100 | 1300 | 1500 | 1750 | 1950 | 2200 | 2400 | 2650 | |
| IPE400 | BB | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | |
| GA | 1150 | 1350 | 1600 | 1800 | 2050 | 2250 | 2500 | ||
| GB | 1330 | 1530 | 1780 | 1980 | 2230 | 2430 | 2680 |
Použití dopravníku ukázky v terénu

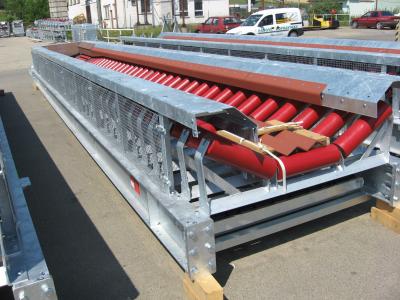

Dopravník IPE záběry z výroby a příprav expedice v GTK, určené pro zákazníka v jižní Francii - projekt Polysius. Kliknutím na fotografii zobrazíte velký obrázek.
| Plnonosníková konstrukce: | nosníky IPE 300 a IPE 400 |
| Délka dopravníku (AA): | max. 50 m |
| Šířka pásu (BB): | 1000, 1200, 1400, 1600, 1800, 2000 mm |
| Pohon: | kuželočelní násuvné převodovky předních výrobců - SEW, Stiebel, Nord |
| Hnací buben: | Ø 400 mm a Ø 500 mm |
| Příkon: | max. 2 x 30 kW |
| Válečky max.: | Ø 108, 133 a 159 mm |
| Gumový pás: |
většinou používané EP 400/3 4+2, EP 500/3 5+2, EP 630/4 6+2 výrobci: Dunlop, Sava, Matador |
| Násypka: | 2 m dlouhá |
| Přepravní výkon: | BB = 1000 mm ~ 470 m3/h BB = 1200 mm ~ 700 m3/h BB = 1400 mm ~ 980 m3/h BB = 1600 mm ~ 1300 m3/h BB = 1800 mm ~ 1650 m3/h BB = 2000 mm ~ 2050 m3/h |
| Možné doplňky: | oboustrannou obslužnou pochozí lávku s pororoštem o šíři 600 mm ochoz kolem pohonu na hlavě dopravníků násypky a výsypky, boční vedení krytování nebo zastřešení el. hlídací prvky (hlídač otáček, snímač vybočení, lankové bezpečnostní vypínače atp) |
