Terénní pásový dopravník LDB
typová řada vyráběná v šířkách pásu 500, 650, 800, 1000 a 1.200 mm
Dopravníky kopírující terén a přírodní překážky jsou vyráběny jako stavebnicové o jednotné výšce montované konstrukce 1.000 mm od země z válcovaných ocelových profilů U a L. Taková konstrukce potom umožňuje smontovat pásový dopravník až do délky 300 m / 1 stroj. Vhodným uspořádáním např. 5 dopravníků lze vytvořit dálkovou pásovou dopravu o délce 1500 m. Využiti nachází zejména v pískovnách, štěrkovnách či při dobývání surovin v průmyslu stavebních hmot. Dopravníky jsou využívány výhradně jako technologické s možným kaskádovitým uspořádáním až do příkonu 2×37 kW. K dopravníkům řady LDB lze montovat následující doplňky:
- ochoz kolem pohonu na hlavě dopravníků (pouze na poháněcí stanici)
- násypky a výsypky na přání vyložené otěruvzdornou gumou 60°– 80°Sh, nebo otěruvzdorným plechem Hardox HB 400 nebo HB 500,
- boční vedení
- krytování nebo zastřešení
- el. hlídací prvky (hlídač otáček, snímač vybočení, lankové bezpečnostní vypínače atp)
| LDB120 | BB | 500 | 650 | 800 | 1000 | 1200 |
| GB | 800 | 950 | 1150 | 1350 | 1600 | |
| LDB140 | BB | 500 | 650 | 800 | 1000 | 1200 |
| GB | 800 | 950 | 1150 | 1350 | 1600 |
Použití dopravníku ukázky v terénu

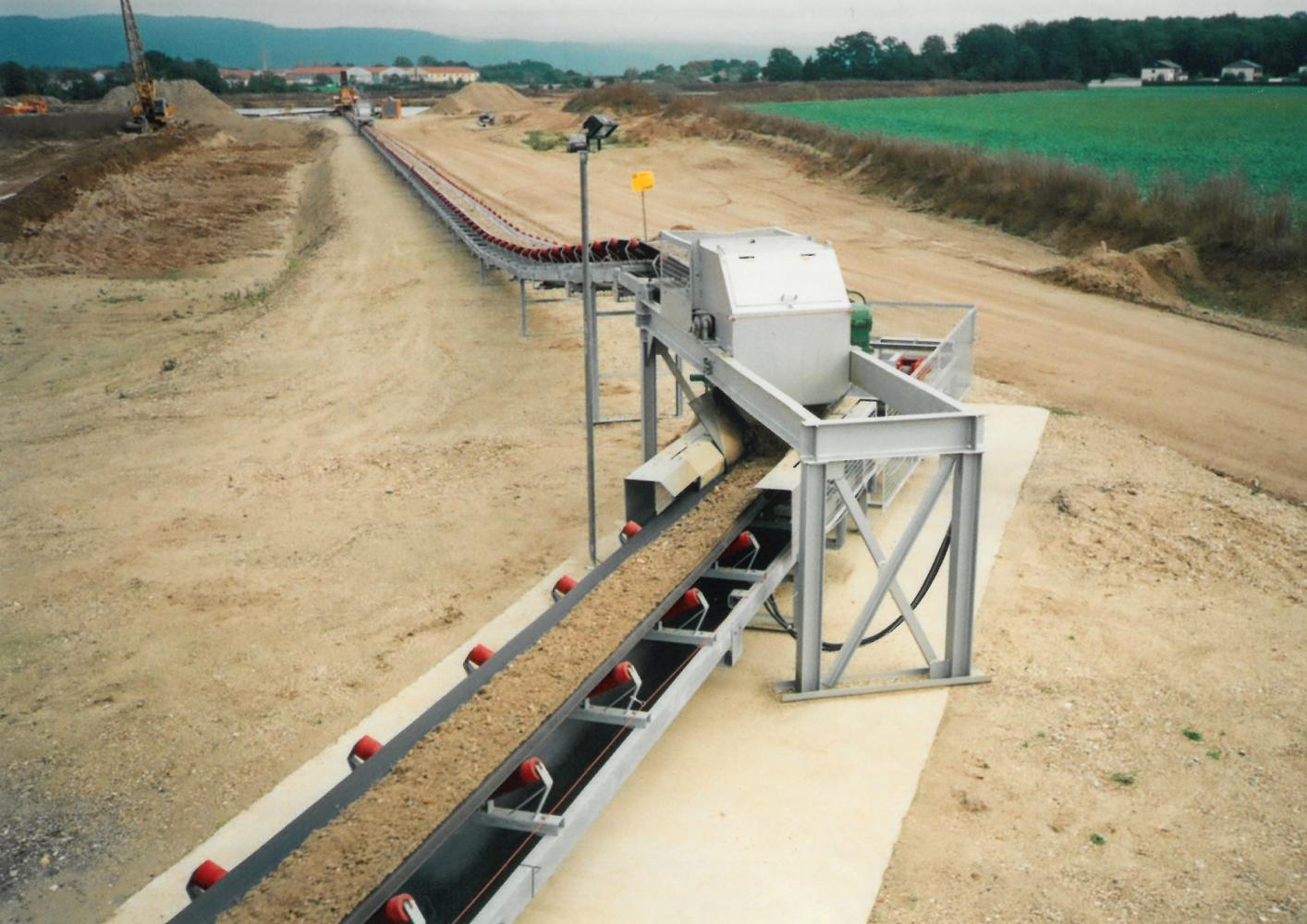

Ukázky 300 metrové kaskády dopravníků nainstalovaných pro přepravu mokrého písku od bagru - Regensburg, Německo. Klikem na fotografii otevřete plný náhled.
| Plnonosníková konstrukce: | nosníky U120, U140 a U160 |
| Délka dopravníku (AA): | max. 300 m |
| Šířka pásu (BB): | 500, 650, 800, 1000 a 1200 mm |
| Pohon: | kuželočelní násuvné převodovky předních výrobců - SEW, Stiebel, Nord |
| Hnací buben: | Ø 400, 500 a 630 mm |
| Příkon: | max. 75 kW |
| Válečky max.: | Ø 89, 108 a 130 mm |
| Gumový pás: | většinou používané EP 400/3 4+2, EP 500/3 5+2, EP 630/4 6+2 výrobci: Dunlop, Sava, Matador |
| Násypka: | 2000 mm dlouhá |
| Přepravní výkon: | BB = 500 mm ~ 100 m3/h BB = 650 mm ~ 180 m3/h BB = 800 mm ~ 290 m3/h BB = 1000 mm ~ 470 m3/h BB = 1200 mm ~ 700 m3/h |
| Možné doplňky: | ochoz kolem pohonu na hlavě dopravníků (pouze na poháněcí stanici) násypky a výsypky na přání vyložené otěruvzdornou gumou 60°– 80°Sh, nebo otěruvzdorným plechem Hardox HB 400 nebo HB 500, boční vedení krytování nebo zastřešení el. hlídací prvky (hlídač otáček, snímač vybočení, lankové bezpečnostní vypínače atp) |
